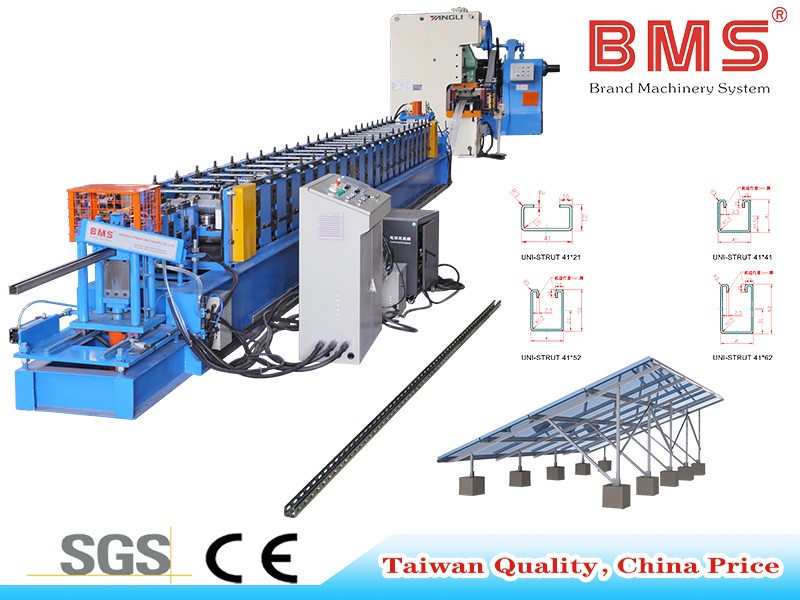

Rouleau de cadre de montage solaire formant la machine

Veuillez cliquer ici pour voir la vidéo

Profil

Matériel

Épaisseur du matériau : 2,0-2,8 mm
Matériau applicable : acier galvanisé (GI), acier laminé à froid (CRC)
Avec limite d'élasticité : 245-550Mpa

Suivre le travail

Dérouleur→Dispositif de mise à niveau→Machine d'alimentation servo et de poinçonnage→Alimentation Dispositif de guidage & Système de formage par laminage→Dispositif de post-coupe hydraulique→Rack de sortie

Composants de machines

1) Decoiler hydraulique de 5 tonnes : un ensemble

Rétrécissement et arrêt de l'alésage intérieur de la bobine en acier à commande hydraulique
Max. largeur d'alimentation :600mm
Plage d'identification de la bobine : 508 ± 30 mm, diamètre extérieur : 1500 mm.
Capacité maximale:5 tonnes, moteur:3KW, contrôle de vitesse de fréquence
Moteur de pompe à huile :3KW
Ajouter une alimentation automatique et un dispositif d'arrêt automatique
Avec dispositif de bras de pression hydraulique

2) Nivellement Dappareil

En haut Trois bas Quatre totalement Sept dispositif de nivellement à rouleaux
Avec guidage du matériau d'alimentation, châssis en H450 acier de type par soudage
Arbres fabriqués à partir de Acier 45 #, Traitement thermique de trempe et de revenu, chromage dur.Diamètre = φ90mm, usiné avec précision
Puissance du moteur:3KW

3) Entraînement servo et poinçonnage Machine

63 tonnes Poinçonneuse HAUTE VITESSE avant le profilage, équipée d'un ensemble de modèle de poinçonnage. Poinçonneuse quatre côtés avec couvercle de sécurité et un côté avec ouverture de la porte. Par contrôle du système PLC.

Envoi de matériel par le servomoteur pour un poinçonnage plus précis, puissance du servomoteur 3KW

4) Machine principale

Avec guide d'alimentation, cadre de corps en H400 acier de type par soudage
Épaisseur de la paroi latérale : Q235 t18mm ; tirant : ф22 galvanisé
Rouleaux fabriqués à partir de Acier à roulement GCr15(=acier EN31), usiné avec précision, revêtement chromé dur ; avec une épaisseur de 0,04 mm, surface avec traitement miroir (pour une durée de vie plus longue et antirouille); Arbres fabriqués à partir de Acier 45 #, Traitement thermique de trempe et de revenu, chromage dur. Diamètre =80mm, usiné avec précision
Entraînement par engrenages et chaîne 22 étapes former
Moteur principal (marque Polaroid) =15KW , Contrôle de la vitesse de fréquence

Appareil à eau froide

5)Dispositif de coupe post-hydraulique

Poste à couper, arrêter de couper, conception de lame de coupe en deux pièces, pas de découpage
Moteur hydraulique: 5.5KW
Matériau de l'outil de coupe : Cr12MoV(= SKD11 avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62
La puissance de coupe est fournie par le moteur principal Station hydraulique indépendante

5) Système de contrôle PLCm

Contrôlez automatiquement la quantité et la longueur de coupe
Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile,
Il peut terminer la production automatiquement.
Combiné avec : API, onduleur, écran tactile, encodeur, etc.

6) Quitter Rack

Non alimenté, Deux unités,avec des roulettes dessus pour un déplacement facile

7) Exposition de produits

Service après-vente

1. La garantie est de 24 mois après réception de la machine par le client.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client
2. Nous offrons un support technique pendant toute la durée de vie de nos machines
3. Nous pouvons envoyer nos techniciens pour installer et former les travailleurs dans les usines des clients avec
coût supplémentaire

Termes de l'échange

1.Quantité minimale de commande (MOQ): 1 jeu
2. Délai de livraison : environ 45 jours ouvrables
3.Port de chargement : port de Xiamen
4.Type de paiement : par T/T ou par L/C
5. Exportation : vers plus de 50 pays et régions, y compris Taïwan, le Royaume-Uni, la France, Singapour,
Grèce, Australie, États-Unis, Mexique, Brésil, Chili, Bolivie, Trinidad, Israël, Arabie Saoudite, etc.

Style d'emballage

Méthode d'emballage : Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion), chargé dans un conteneur et solidement fixé dans un conteneur approprié par une corde en acier et une serrure, adapté au transport longue distance.
